4路高清视频会议采集卡-美乐威

品牌:美乐威
型号:Pro Capture Quad HDMI 4路
采集卡类型:多路PCI采集卡
接口: 4路HDMI高清接口
场景:会议、游戏直播录播

型号 : 美乐威Pro Capture Quad HDMI 4路
规格 :
原价 : ¥6600
现价 : ¥6000
驱动 :
接口 : 4路HDMI高清接口
场景 : 会议、游戏直播录播
客服电话 : 400-965-1080

HDMI4路高清视频采集卡参数介绍
产品优势

【支持采集3DHDMI】
     美乐威ProCaptureQuad系列的HDMI4路高清视频采集卡不光支持高分辨率,为了满足更多的需求,美乐威视频采集卡在驱动更新后支持采集3DHDMI。

【安全固件升级】
    基本的固件信息会储存在芯片内,即使固件升级时遇到意外情况导致中断,采集产品仍可使用。用户可自行再次进行固件升级。

【支持Windows10】
     经沃视达技术人员测试确定,美乐威ProCaptureQuad系列的HDMI4路高清视频采集卡现在是可以完美兼容win10系统的。

【完美兼容x99芯片组主板】
     安装了最新驱动的美乐威ProCaptureQuad系列的HDMI4路高清视频采集卡,兼容微星(MSI)x99、技嘉(GIGA)x99主板等,无任何异常情况。能与专业高配主机兼容,也体现出美乐威采集的专业级定位。

应用范围(行业案例):

     1:教育课件录制、多媒体录播录像、会议录制、视频会议,远程教育培训:。
     2:大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备。
     3:安检 X 光机、雷达图像信号、VDR纪录仪:
     4:医疗 X 光机、CT机、胃肠机等。
《立即获得最新行业解决方案》

HDMI4路高清视频采集卡【美乐威ProCaptureQuad】



HDMI4路高清视频采集卡介绍HDMI4路高清视频采集卡【美乐威ProCaptureQuad】产品介绍

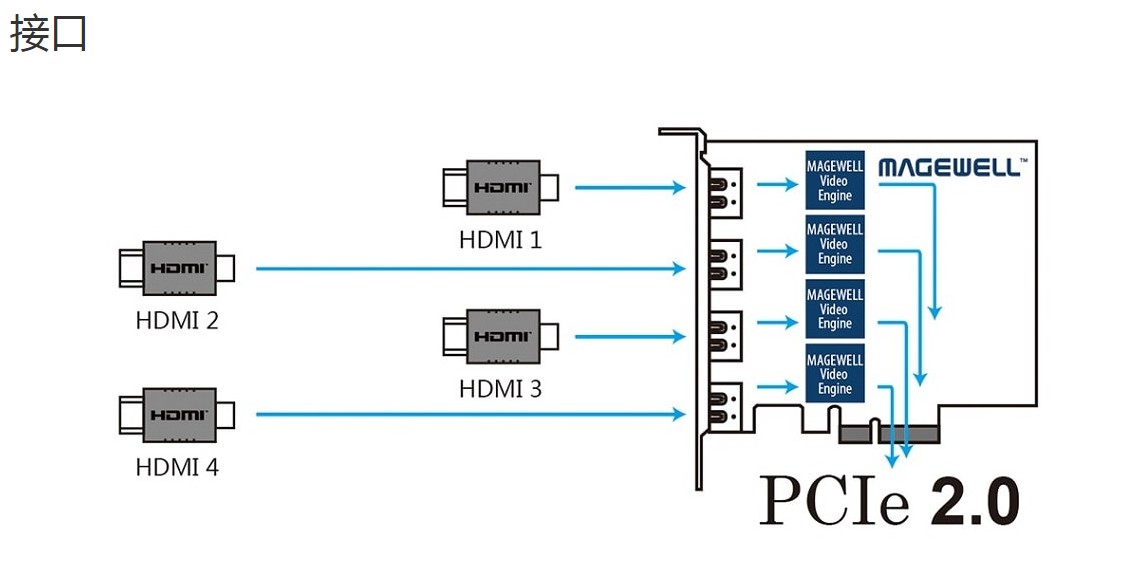

HDMI4路高清视频采集卡【美乐威ProCaptureQuad】接口介绍
《立即获得最新行业解决方案》
支持的操作系统
  • Windows 7/8/8.1/2008/2008 R2/2012 (x86 & x64)
  • Linux (基于 V4L2,支持 x86,x64 & ARM 架构)
  • Mac OS X
支持的 APIs
  • Windows
    • DirectShow
    • DirectKS
    • Wave API/DirectSound/WASAPI
  • Linux
    • V4L2
    • ALSA
支持的软件
  • VLC
  • VirtualDub
  • OBS
  • xSplit
  • vMix
  • VidBlaster
  • Wirecast
  • Microsoft Media Encoder
  • Adobe Flash Media Encoder
  • 任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
输入接口
  • 4x HDMI type A
    • DVI 1.0
    • HDMI 1.4a
输出接口
  • PCIe Gen2 x4
输入特性
  • 输入视频高支持 2048×2048 分辨率
HDMI 信号相关的特性
  • 225MHz HDMI 接收器
  • 自适应 HDMI 均衡器,HDMI 传输距离长可达 30 米
  • 支持自定义的 EDID
  • 支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息
  • 支持全比色法
  • 支持 8/10/12-bit 色彩深度
  • 支持 RGB 4:4:4,YCbCr 4:4:4,YCbCr 4:2:2 的色彩采样
  • 支持 8 通道的 IES60958/IEC61937 标准的音频流
  • 支持提取音频格式信息和通道状态数据
  • 支持提取视频时序信息
  • 支持提取 3D 格式信息
  • 支持提取 Sony/Canon DSLR 的时间码
输出格式
  • 输出信号分辨率高可支持 2048×2048 像素
  • 输出帧率高可支持 144fps (实际输出帧率可能会受限于 PCIe 带宽,对于更高的画面分辨率,即 1280×1024 以上分辨率,实际输出帧率可能会受限于板载视频处理硬件的像素时脉,即1920×1080 分辨率可达到的大的帧率约为 80fps)
  • 支持 4:2:0 8-bit 输出格式: NV12、I420、YV12
  • 支持 4:2:2 8-bit 输出格式: YUY2、YUYV、UYVY
  • 支持 4:4:4 8-bit 输出格式: V308、IYU2、V408、BGR24、BGR32
  • 支持 4:4:4 10-bit 输出格式: V410、Y410
  • 可通过 Pro Capture SDK (基于 DirectKS 的版本) 支持更多的输出格式
视频处理功能
  • 使用两条视频处理流水线,每条流水线的处理带宽可达 180M 像素/s
  • 完全达到 10-bit 视频处理
  • 视频剪裁
  • V视频缩放
  • V视频去隔行
    • 两场行交错
    • 两场混合
    • 仅顶场
    • 仅底场
  • 视频宽高比变换
    • 视频宽高比变换
    • 自动或手动选择输出视频宽高比
    • 三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)
  • 视频色彩空间转换
    • 自动或手动选择输入色彩空间和量化范围
    • 自动或手动选择输出色彩空间、量化范围和饱和度范围
    • 支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间
    • 支持有限或完整的量化范围
    • 支持有限、完整和扩充色域的饱和范围
  • V视频帧率变换
  • 视频 OSD 合成
    • 支持 PNG 格式 OSD 画面 (画幅为 2048×2048)
    • 通过 SDK 支持动态加载 RGBA OSD 画面
一机多卡
  • 支持同一个系统中安装多片卡
  • 板载拨码开关,从 0 到 F,提供 16 个编号,用于对卡进行编号
  • 当拨码开关设定 1 时,系统硬件设备树中将显示:“01:Pro Capture AIO”,以此类推
  • 在用户软件中显示的视频音频设备也将包含卡的编号
多路输出流
  • 对于任一路输入信号可输出任意路输出流
  • 可以对每一路输出流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。
支持超低延迟
  • 64 行视频延迟
  • 通过 SDK 实现部分完成通知模式
时间戳和 A/V 同步
  • 基于硬件实现的 100ns 高分辨率时钟
  • 音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳
  • 硬件时钟可跨卡同步 (通过 SDK 实现)
视频输出 SG-DMA
  • 在 PCIe 2.x 的系统中每路 DMA 带宽可达约 400MB/s
  • 在 PCIe 1.x 的系统中每路 DMA 带宽可达约 200MB/s
  • 支持自动检测 Intel GPU 块状图像表面
  • 支持 AMD GPU 的 DirectGMA
  • 支持 Nvidia GPU 的 GPUDirect
SDK
  • Pro Capture SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)
  • Pro Capture SDK for DirectKS 可以为开发者提供大的灵活性和好的性能 (Windows)
Windows 驱动程序自定义修改
  • 所有的选项都可以通过注册表进行三级的管理:所有设备,特定型号和特定设备
  • 视频、音频、十字交叉过滤器名称可通过注册表定制
固件升级
  • 在同一系统中的多片卡可以同时升级
  • 当采集卡未被占用时无需关闭电源即可完成卡的升级
  • 安全升级,升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本(仅适用于 1.21 及更高版本的固件)
LED 指示灯
  • LED 灯的状态显示了每一路的工作状态: 空闲,输入信号已锁定,内存错误或 FPGA 配置错误
尺寸
  • 全高 PCIe x4 扩展卡
  • 112.15mm x 102.92mm (不含 PCIe 挡板)
功耗
  • 12V 电源的额定电流: ~1.1 A
  • 3.3V 电源的额定电流: ~0.9 A
  • 额定功耗: ~15.9 W
工作环境
  • 操作温度:0 到 40 摄氏度
  • 保存温度:–20 到 70 摄氏度
  • 相对湿度:5% 到 90% (非冷凝状态)
